塚谷刃物制作所是日本国内生产蚀刻刀模、商业票据刀、直纹模切刀等工业用特殊刀具的顶尖厂家。

蚀刻刀模

FLEXIBLE PINNACLE DIE

可切割各种形状的蚀刻刀模

“蚀刻刀模”是TSUKATANI的品牌商品。
“蚀刻刀模”的刀尖经过成型加工,刀刀锋利无比,冲切效果超群,深受行业人士好评,大量业绩是我们自信的来源。

AP型

这款蚀刻刀模运用TSUKATANI独家研磨技术制作而成。凭借锋利的刀尖和高精加工,可对复杂形状进行快速稳定的裁切。

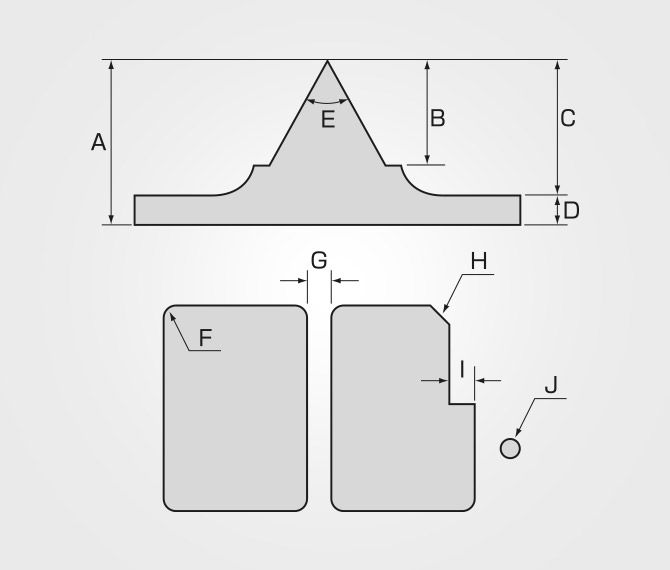

刀刃切面图、尺寸图

  • 蚀刻刀模标准规格
    蚀刻刀模标准规格

蚀刻刀模标准规格

标准品(AP)硬度HRC46

轮转用 平冲用
A:刀刃高度 0.35〜0.58 0.6 0.8 1.2
B:刀刃深度 0.20〜0.30 0.3 0.4 0.8
C:蚀刻深度 0.22〜0.45 0.4 0.6 1.0
D:基底厚度 0.13〜0.18 0.2 0.2 0.2
E:刀刃角度 40°・50°・60°・80°

单位:mm

刀刃高度 0.35〜0.58 0.6 0.8 1.2
刀刃角度 轮转用(刀刃角度60°规格) 平冲用(刀刃角度50°规格)
F:最小R 0.3 0.25 0.3 0.55
G:最小线距 0.7 0.6 0.7 1.1
H:最小C面 0.2 0.15 0.2 0.35
I:最小曲度 0.2 0.2 0.2 0.2
J:最小φ 0.7 0.6 0.7 1.1

单位:mm

NP型

可裁切厚片!刀刃切面垂直!裁切阻力小!
对传统蚀刻刀模的刀刃形状加以改良,可裁切厚片、裁切阻力小。
此外,加工限制得以缓解,可制作形状更为复杂的刀线。

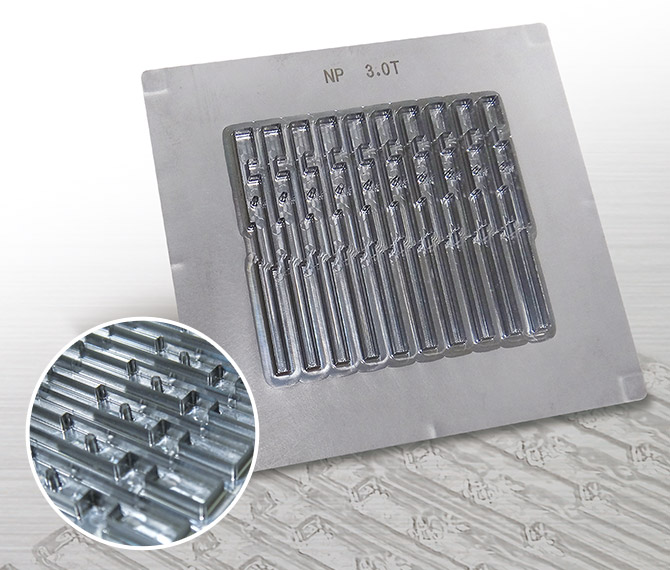

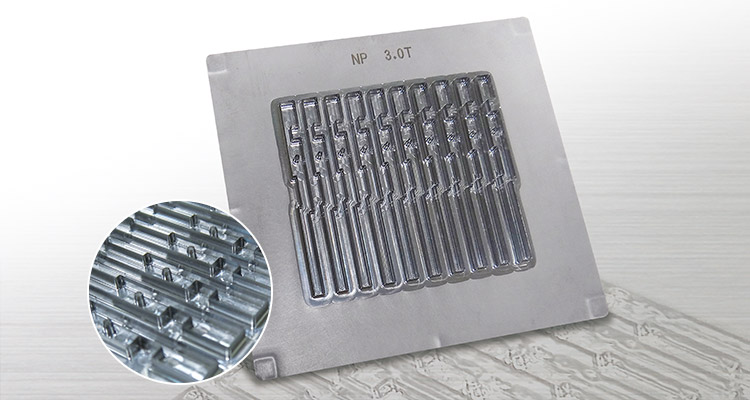

可裁切精细复杂形状。

刀刃高度3.0mm,锋利且裁切力大

通过对传统刀刃形状的改良,窄间距裁切也能得心应手。

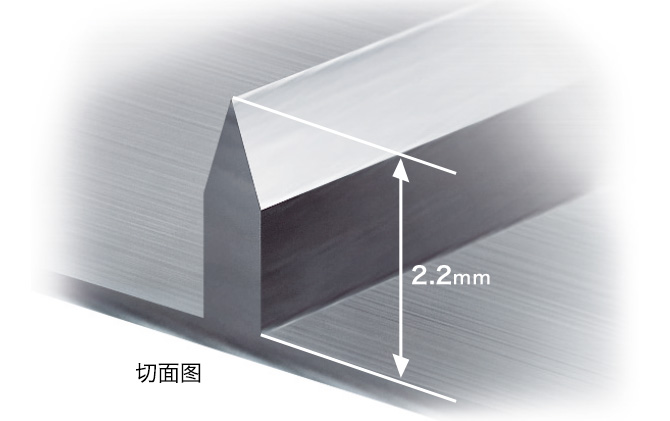

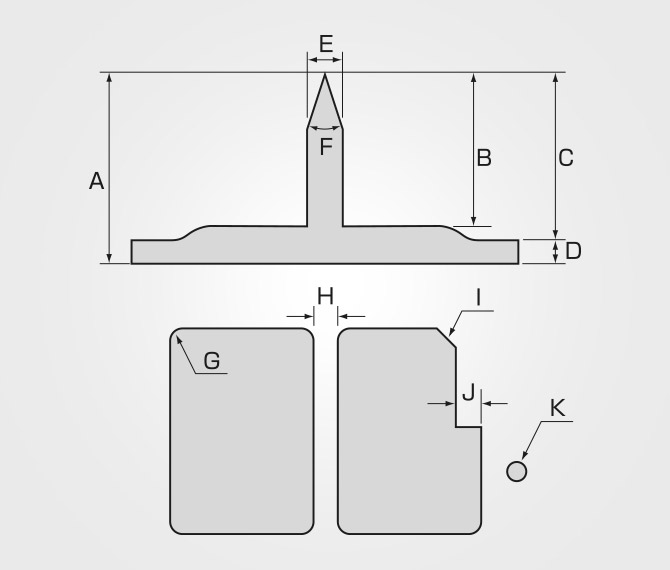

刀刃切面图、尺寸图

  • NP 蚀刻刀模标准规格 <已获专利>
    NP 蚀刻刀模标准规格 <已获专利>

NP 蚀刻刀模标准规格

标准品(NP)硬度HRC46

平冲用
A:刀刃高度 1.2 2.0 3.0
B:刀刃深度 0.9 1.3 2.2
C:蚀刻深度 1.0 1.5 2.4
D:基底厚度 0.2 0.5 0.6
E:刀刃厚度 0.3 0.4 0.4
F:刀刃角度 30°・40°・50°・60°・80°

单位:mm

G:最小R 0.1 0.1 0.1
H:最小线距 0.9 1.0 1.2
I:最小C面 0.3 0.3 0.3
J:最小曲度 0.2 0.2 0.2
K:最小φ 0.9 1.0 1.2

单位:mm
刀刃角度40°时的规格

加工案例

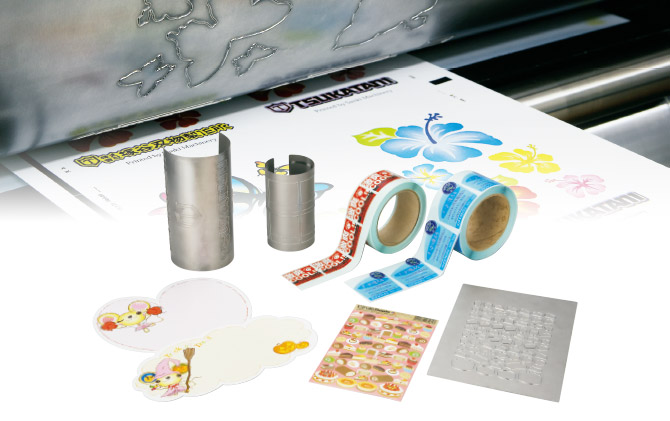

  • 不干胶标签加工用
    不干胶标签加工用

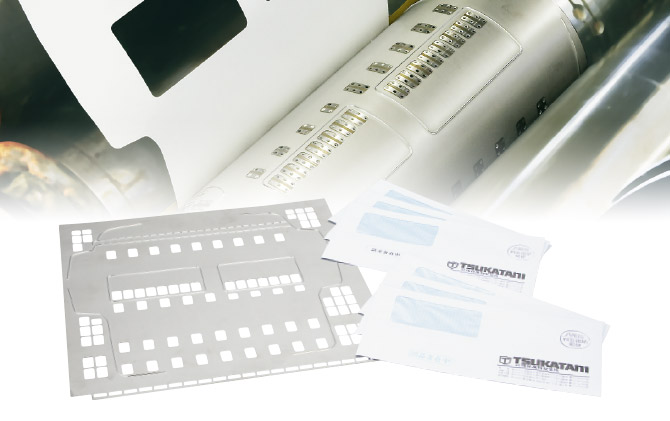

  • 信封加工用
    信封加工用

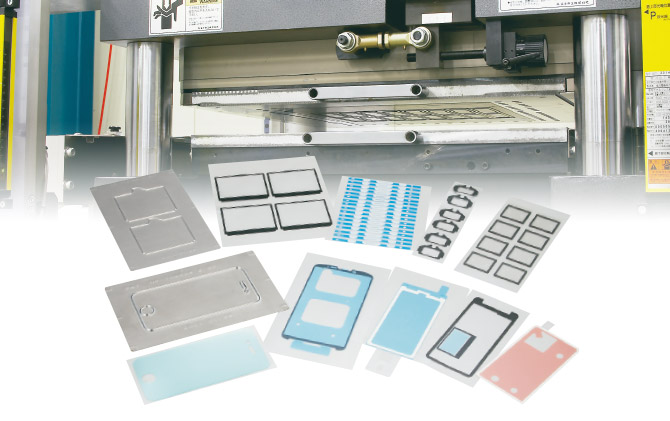

  • 电子设备器材加工用
    电子设备器材加工用
