塚谷刃物制作所是日本国内生产蚀刻刀模、商业票据刀、直纹模切刀等工业用特殊刀具的顶尖厂家。

直纹模切刀

STEEL CUTTING RULE

NC冲头

特点

NC冲头是通过精密NC加工而制成的彫刻模。在模切刀难以成型之处,作为安装在冲模上的配件来使用。无需进行曲线、小圆角、椭圆形等高难度弯刀加工,只要在这些部位使用NC冲头即可制作冲模。

标准规格

弹出式
硬度HRC52〜53/58〜59
刀刃高度3.0mm
刀刃厚度0.7mm
刀刃角度30°/40°
基底通孔φ0.8以上
螺孔M3以上
最小线距1.4mm
最小R0.1R
侧式、铁炮式、接头式
硬度HRC52〜53/58〜59
刀刃高度2.0〜4.5mm
刀刃厚度0.7〜1.8mm
刀刃角度30°/40°/50°
基底加工可纵切加工
最小线距1.0mm
最小R侧式、铁炮式:0.5R
接头式:0.1R

加工案例

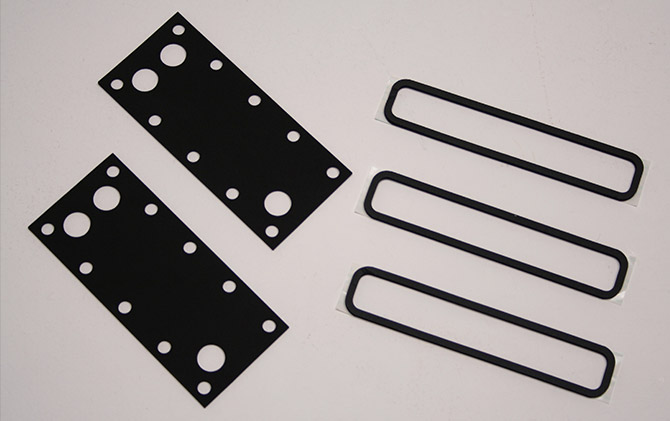

  • 缓冲材料
    缓冲材料

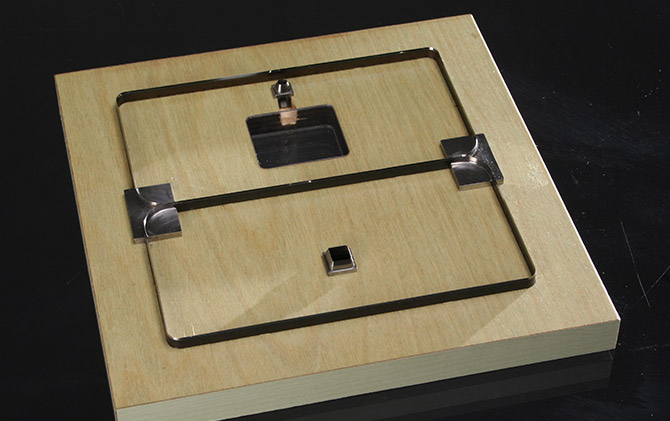

  • 冲模安装示例
    冲模安装示例
