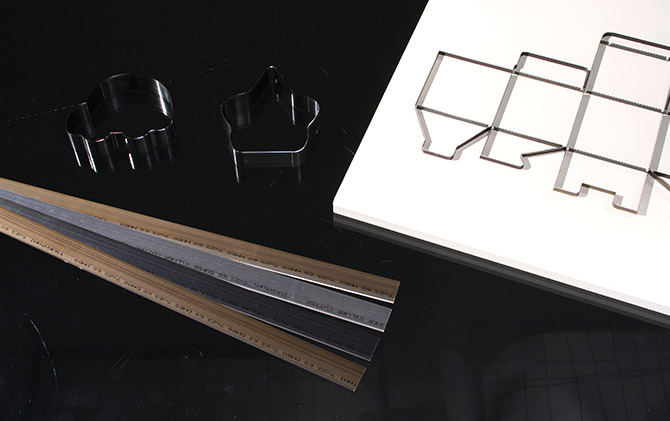

直纹模切刀

STEEL CUTTING RULE

直纹模切刀双刀/单边刀/二段刀/单边刀/单边二段刀

特点

根据冲裁基材和用途,准备了多款最佳匹配的刀具,从硬质高耐久性到软质高弯曲加工性,适合不同种类的基材。

直纹模切刀的形状

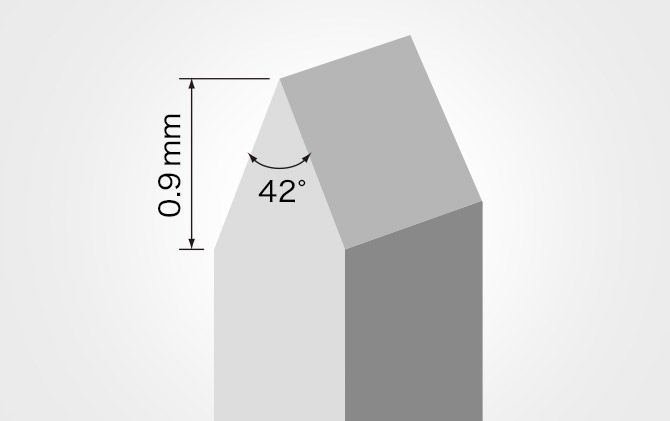

  • 双刃 42°
    双刃 42°

    双刃、刀刃角度42度的形状。最为标准的形状。

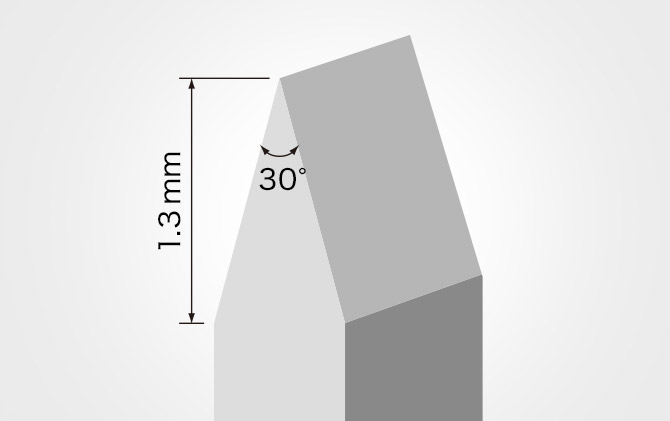

  • 双刃 30°
    双刃 30°

    刀刃角度为30度的双刃形状。用于要求锋利性的特殊薄膜等基材。

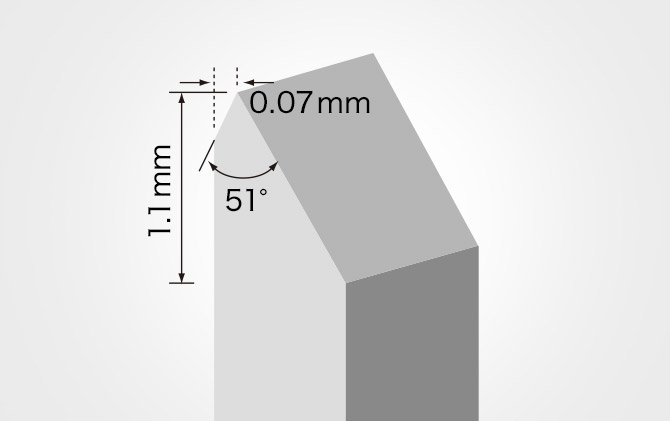

  • 单边
    单边

    刀刃角度为51度的单边形状。用于外径直切,以及密封件、垫片等物件。

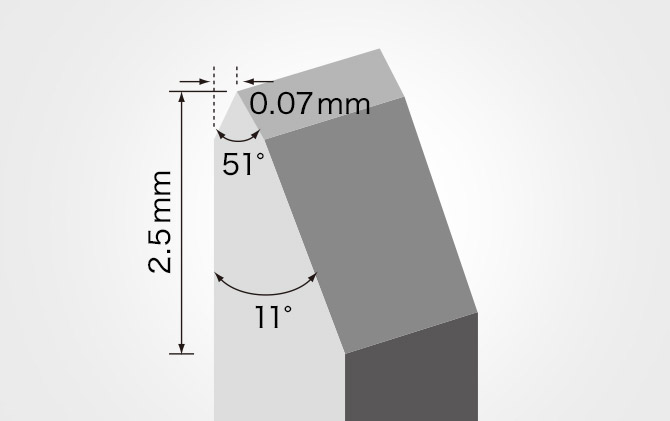

  • 单边二段刀
    单边二段刀

    刀刃角度为51度的单边二段刀形状。与单边同样,用于外形直切、去毛刺等用途。

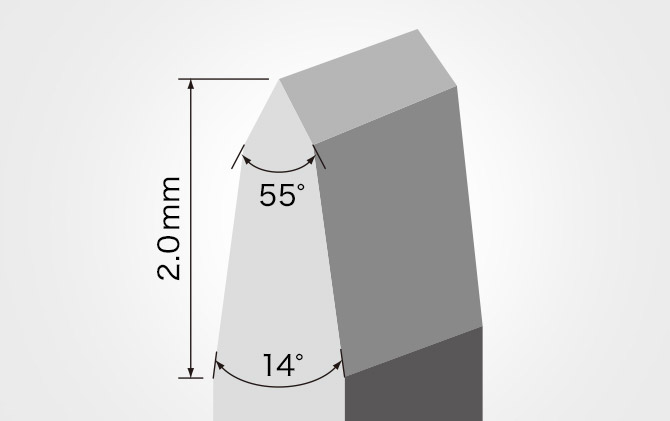

  • 二段刀
    二段刀

    刀刃角度为55度的二段刀形状。重视耐久性,用于有一定厚度的合成纸等材料。

加工案例

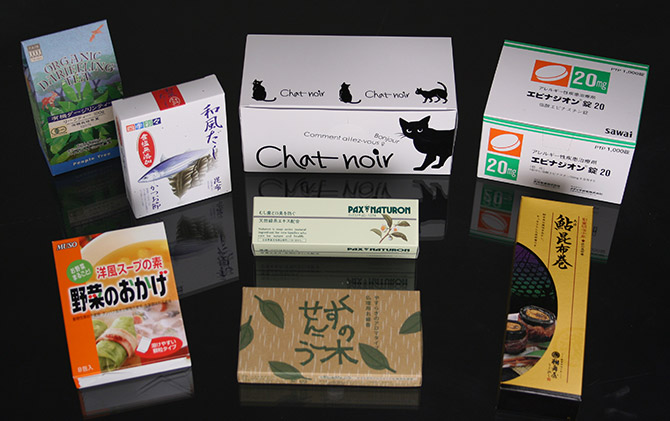

  • 纸器包装
    纸器包装

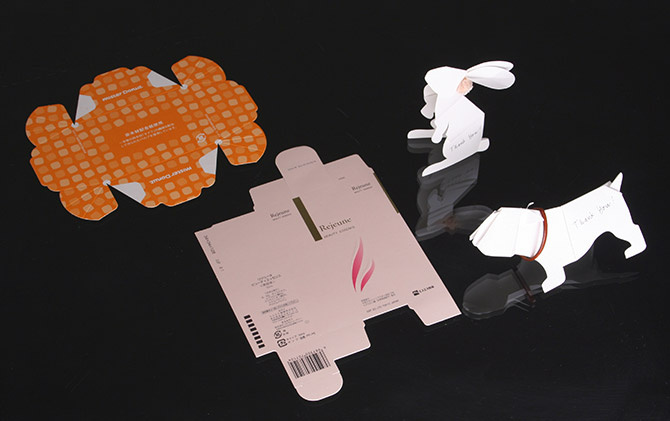

  • 展示品
    展示品

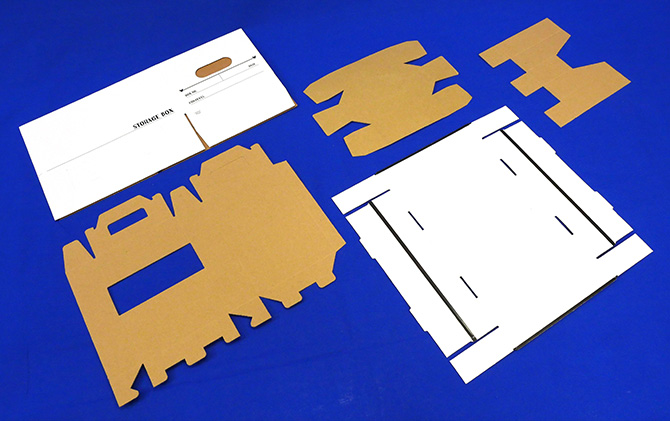

  • 瓦楞纸
    瓦楞纸
  • 冲模安装示例
    冲模安装示例

资料下载

直纹模切刀 目录
PDF : 25.8MB
