塚谷刃物制作所是日本国内生产蚀刻刀模、商业票据刀、直纹模切刀等工业用特殊刀具的顶尖厂家。

蚀刻刀模

FLEXIBLE PINNACLE DIE

特殊加工(AP/NP通用)

耐久性

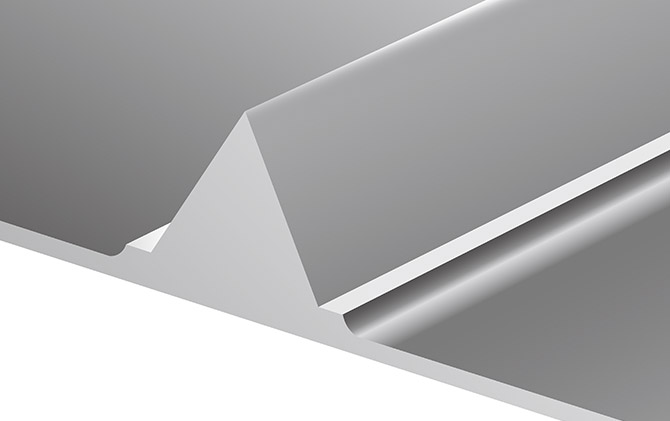

  • 硬化型
    硬化型

    硬度HRC68
    提高耐久性

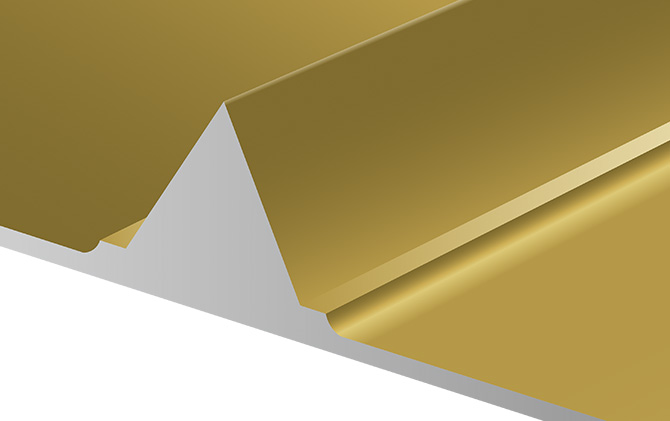

  • DLC涂层
    DLC涂层

    硬度HV1200
    硬化型+DLC涂层,进一步提高耐久性

  • 激光硬化型
    激光硬化型

    硬度HRC63
    与硬化型相比,硬化处理更至深层。
    适合完整切割。

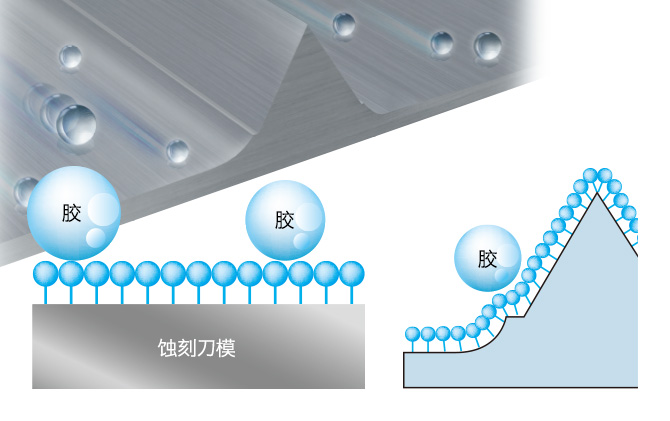

防粘涂层

  • TS涂层(防粘)
    TS涂层(防粘)

    超薄膜防粘涂层(单分子结合)
    减少胶和油墨附着
    清洁方便

其他

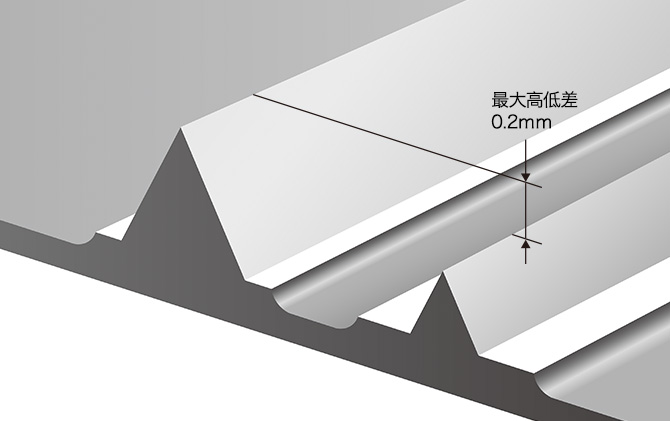

  • 刀刃高度组合
    刀刃高度组合

    全裁切、半裁切的组合
    最大高低差0.2mm

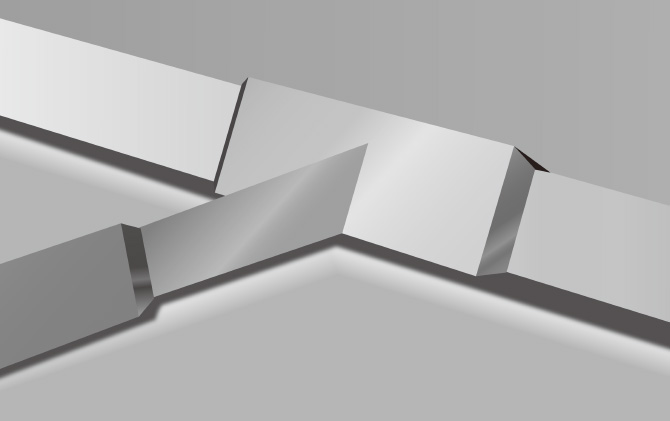

  • T字组合
    T字组合

    T字部也可有高低差

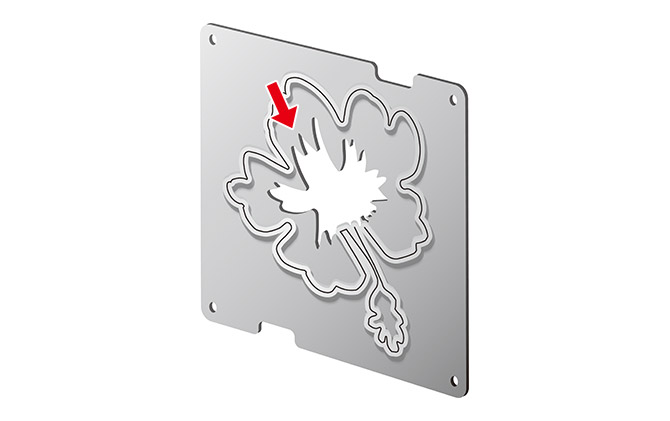

  • 创意组合刀
    创意组合刀

    高低差因原纸而异。

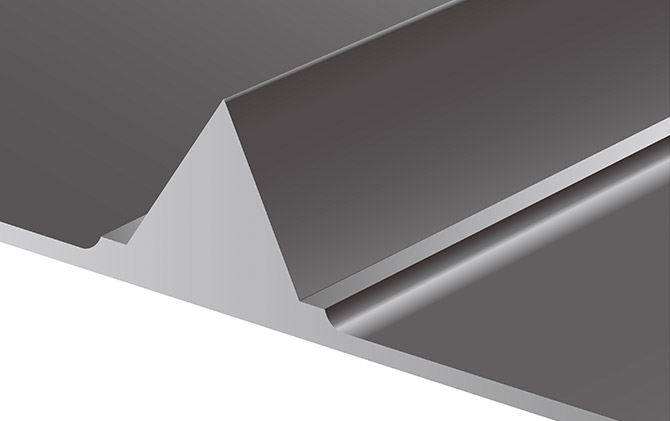

  • 单边刀刃
    单边刀刃

    减少切割阻力 <已获专利>

  • 侧开边(SOE)
    侧开边(SOE)

    线加工单边刀刃 <已获专利>

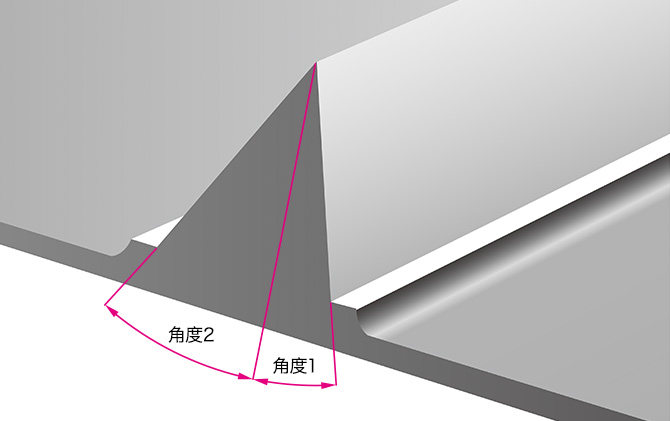

  • 异角刀刃
    异角刀刃

    可进行5种(15°、20°、25°、30°、40°)角度的组合

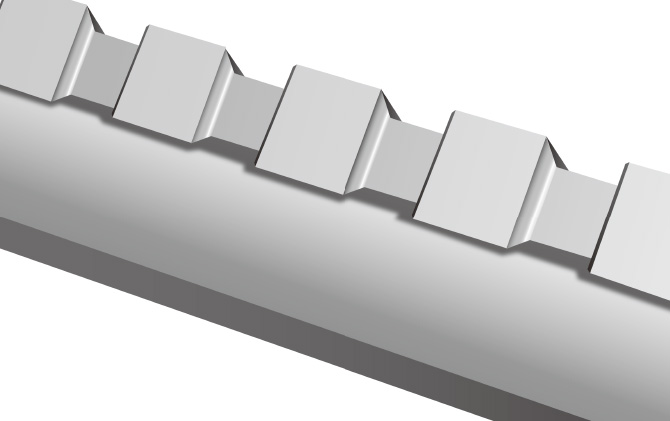

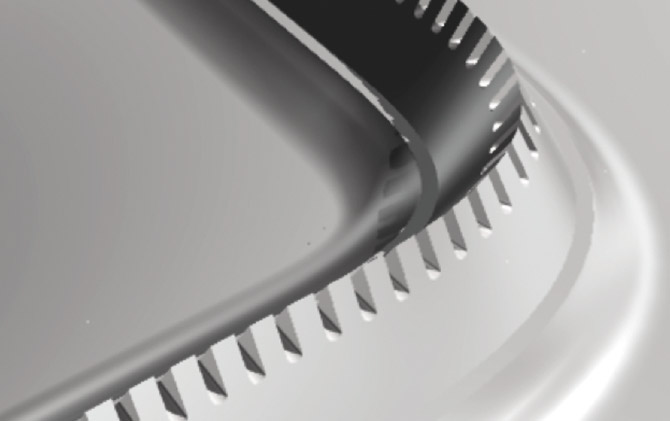

  • 密齿线
    密齿线

    有4种间距
    ・cut0.20 x uncut0.15mm
    ・cut0.28 x uncut0.23mm
    ・cut0.30 x uncut0.20mm
    ・cut0.35 x uncut0.15mm
    沟槽深度0.25mm
    ※如有上述以外的间距需求,欢迎垂询。

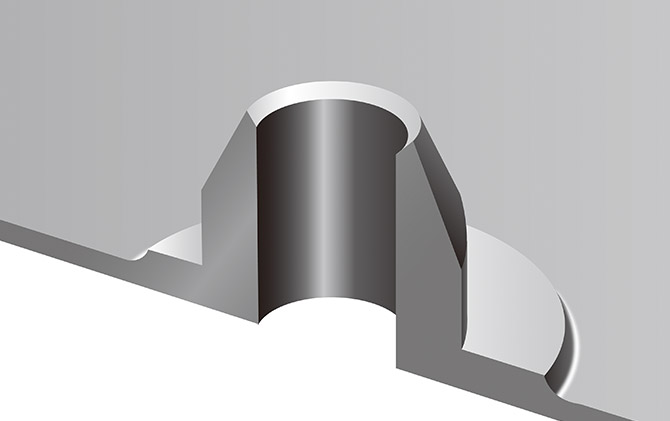

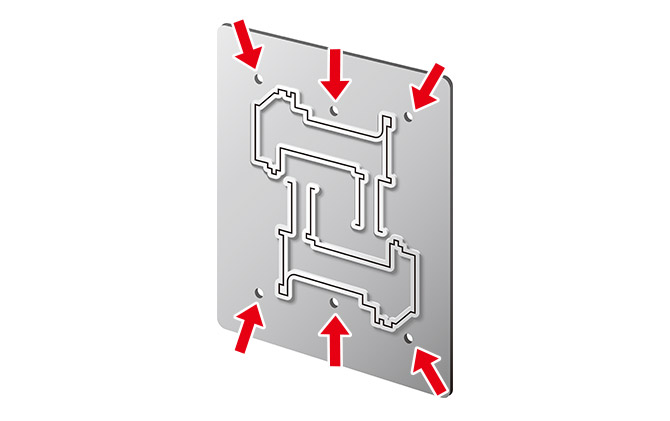

  • 基底通孔
    基底通孔

    φ2mm〜
    合模与二次加工的必需品

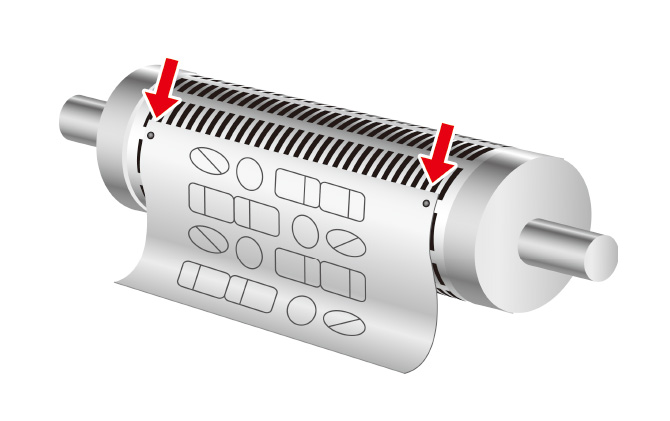

  • 销定位
    销定位
  • 线孔加工
    线孔加工

    不仅有圆形,还支持各类形状

※规格可能有变,恕不提前通知。
