塚谷刃物制作所是日本国内生产蚀刻刀模、商业票据刀、直纹模切刀等工业用特殊刀具的顶尖厂家。

蚀刻刀模

FLEXIBLE PINNACLE DIE

外围设备

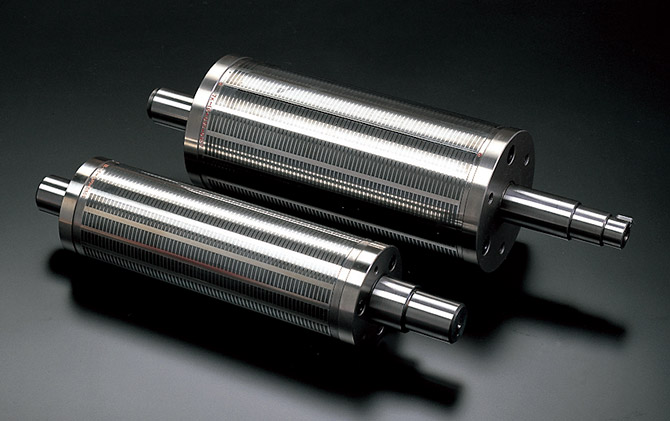

磁性辊

磁性辊
  • ・使用2200高斯的强力磁体,将蚀刻刀模牢固固定。
  • ・轴颈经过淬火加工,不易划伤。
  • ・采用轴承可更换的结构。
  • ・拥有不干胶印刷机用50齿〜154齿预加工品。
  • ・生产能力为总长度1500mm x 直径250mm·表面长度950mm·最大荷载200kg。
  • ・可进行各类规格的设计制作。欢迎垂询。
  • ・提供各印刷机厂家用磁性辊的出租服务。

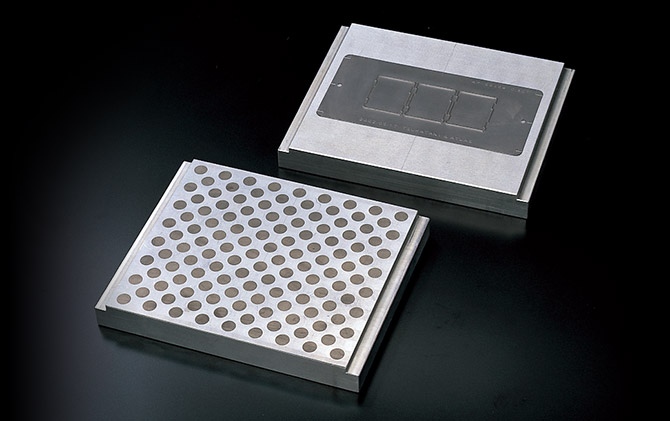

磁板&铝板

磁板&铝板
  • ・磁板和铝板的材质使用硬质铝。不易凹陷。在平冲加工中建议使用磁板以便粘贴(安置)。
  • ・对刀刃高度精度为±0.003mm(±0.005mm)的蚀刻刀模,最适合使用经过研磨加工调整平行度的磁板,能最大限度地发挥裁切效果。
  • ・支持厚度为7mm〜24mm。[最大尺寸 8mm:250 x 250 24mm:350 x 350]
  • ・可按照不干胶机、冲压机等各类规格进行设计制作。

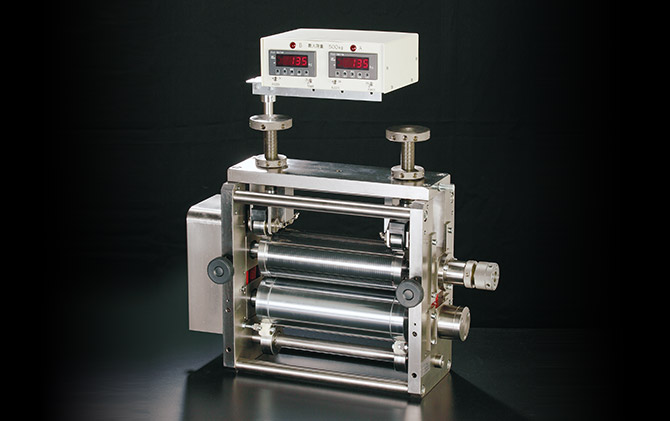

磁性辊用单元(RDC RB型)

磁性辊用单元(RDC RB型)
  • ・为了最大限度地发挥蚀刻刀模的切割效果,敬请使用塚谷制造的磁性辊。
  • ・我公司的单元全部采用金属角固定设计,实现稳定裁切。
  • ・底辊(支座)采用淬火优质镀铬加工,几乎不留划痕。
  • ・可按照各类规格进行设计制作。
  • ・数显式压力传感器(荷载计)
    可安装500kg、1500kg。

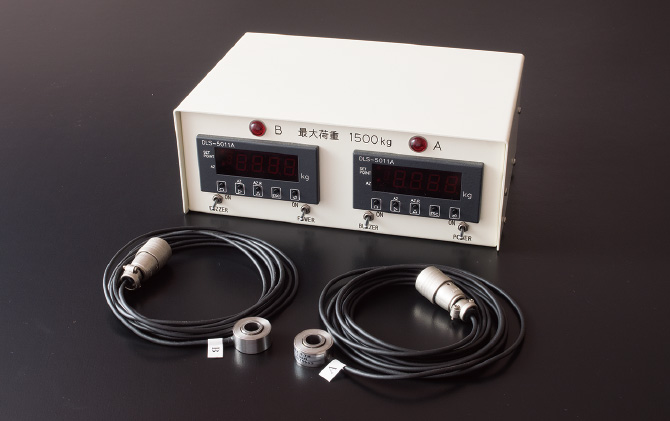

压力传感器(荷载计500kg/1500kg)

压力传感器(荷载计500kg/1500kg)
  • ・将传感器受力转换成电信号并显示数字。
  • ・安置刀模时,可用作操作侧、齿轮侧压力平衡调整的参考值等用途。
  • ・准备有2种荷载计(500kg和1500kg)。

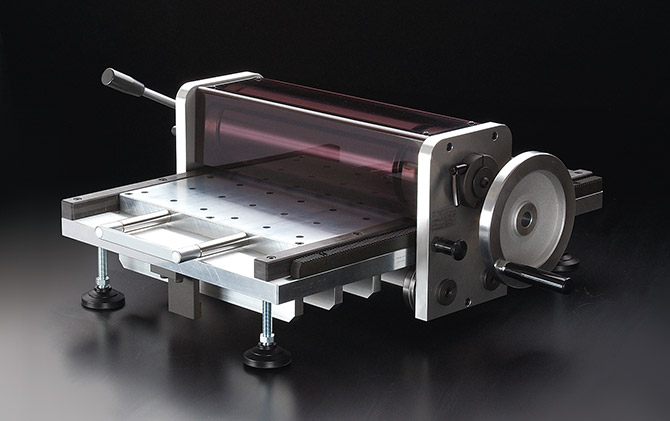

简易型裁切机(RDC FB型)

简易型裁切机(RDC FB型)
  • ・可在桌上进行简易测试裁切。
  • ・还能方便地调节高度。
  • ・蚀刻刀模、直纹模切刀型可兼用。
    (仅限A3型)
  • ・裁切有效范围:(机身尺寸mm)
    A3型(710x725x250 75kg)
    A4型(470×420×190 20kg)
    A5型(380x355x190 14kg)
    A6型(320x310x190 9kg)

蚀刻刀模的组合

蚀刻刀模的组合

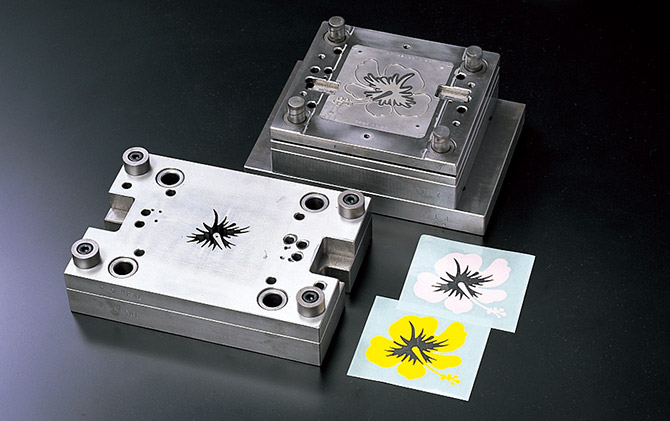

基底通孔&定位销弹簧销

利用基底通孔&定位销将蚀刻刀模和板平行安置。利用基底通孔&弹簧销,消除二次加工时的尺寸偏差。

线加工蚀刻刀模&钢模

对蚀刻刀模进行线加工,使其与模具对接。使用蚀刻刀模进行半切割,然后使用凹凸模具进行全裁切以解决清废的问题。

※规格可能有变,恕不提前通知。
