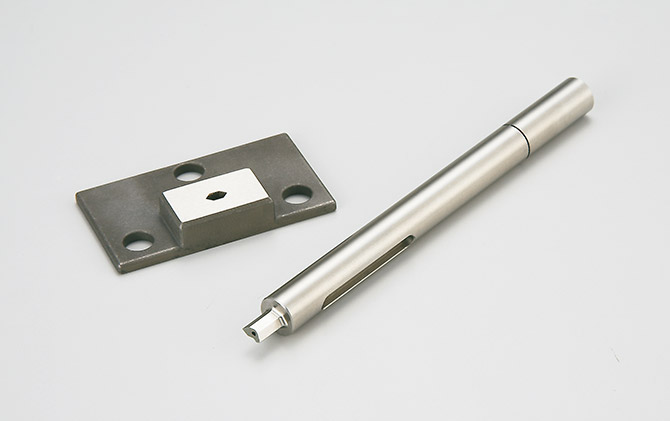

制袋用冲裁部件

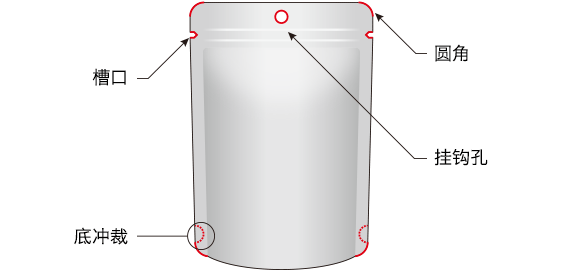

此冲裁部件用于在包装用软包材上进行冲孔加工或槽口加工。TSUKATANI在各业种中积累的高超技术让薄膜上的加工得以可能。另外，可经过协商提供特殊形状的冲裁部件，欢迎垂询。
产品阵容
冲槽用 标准（T）
| 冲模 | |
|---|---|
| 外径 | 55×32 |
| 高度 | 9.2 |
| 冲头 | |
| 外径 | 10 |
| 高度 | 120 |
| 无排气 | |
| 带排气 | |
| 孔形状 | |
|---|---|
| 正圆 |  |
| 龟甲 |  |
| 长圆 |  |
| 泪滴形 |  |
| 菱形 |  |
| 半圆MP刀 |  |
| I槽口 |  |
冲槽用 再接近型（T）
| 冲模 | |
|---|---|
| 外径 | 40×32 |
| 高度 | 9.2 |
| 冲头 | |
| 外径 | 10 |
| 高度 | 120 |
| 无排气 | |
| 带排气 | |
| 孔形状 | |
|---|---|
| 正圆 | |
| 龟甲 | |
| 长圆 | |
| 泪滴形 | |
| 菱形 | |
冲槽用 标准（N）
| 冲模 | |
|---|---|
| 外径 | 20 |
| 高度 | 19 |
| 冲头 | |
| 外径 | 12 |
| 高度 | 124 |
| 直型 | |
| 带缺口 | |
| 带排气 | |
| 孔形状 | |
|---|---|
| 正圆 | |
| 龟甲 | |
| 长圆 | |
| 泪滴形 | |
| 菱形 | |
| 半圆MP刀 | |
| I槽口 | |
冲槽用 标准（M）
| 冲模 | |
|---|---|
| 外径 | 32 |
| 高度 | 17.3 |
| 冲头 | |
| 外径 | 15 |
| 高度 | 58 |
| 无排气 | |
| 带排气 | |
| 孔形状 | |
|---|---|
| 正圆 | |
| 龟甲 | |
| 长圆 | |
| 泪滴形 | |
| 菱形 | |
| 半圆MP刀 | |
| I槽口 | |
底冲用 标准（T）
| 冲模 | |
|---|---|
| 外径 | 60×28 |
| 高度 | 9.2 |
| 冲头 | |
| 外径 | 20 |
| 高度 | 110 |
| 无排气 | |
| 带排气 | |
| 孔形状 | |
|---|---|
| 正圆 | |
| 长圆 | |
底冲用 标准（N）
| 冲模 | |
|---|---|
| 外径 | 32 |
| 高度 | 19 |
| 冲头 | |
| 外径 | 20 |
| 高度 | 125 |
| 直型 | |
| 带底面排气 | |
| 带卧式排气 | |
| 孔形状 | |
|---|---|
| 正圆 | |
| 长圆 | |
圆角用 标准（T）
| 冲模 | |
|---|---|
| 外径 | 49×30 |
| 高度 | 9.2 |
| 冲头 | |
| 外径 | 32×15 |
| 高度 | 25 |
| 无排气 | |
| 带排气 | |
| 孔形状 | |
|---|---|
| 单圆 |  |
| 双圆 |  |
圆角用 标准（N）
| 冲模 | |
|---|---|
| 外径 | 26 |
| 高度 | 19 |
| 冲头 | |
| 外径 | 16 |
| 高度 | 125 |
| 直型 | |
| 带底面排气 | |
| 带卧式排气 | |
| 孔形状 | |
|---|---|
| 单圆 | |
| 双圆 | |
