フレキシブルピナクルダイ®

FLEXIBLE PINNACLE DIE®

特殊加工(AP/NP共通)

耐久性

  • ハードタイプ
    ハードタイプ

    硬度HRC68
    耐久性UP

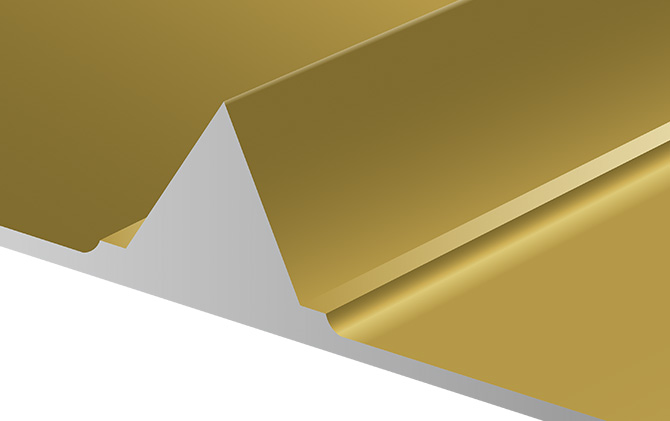

  • DLCコーティング
    DLCコーティング

    硬度HV1200
    ハードタイプ+DLCコーティングでさらに耐久性UP

  • レーザー硬化タイプ
    レーザー硬化タイプ

    硬度HRC63
    ハードタイプより深層まで硬化処理をしています。
    フルカットに適しています。

糊対策コーティング

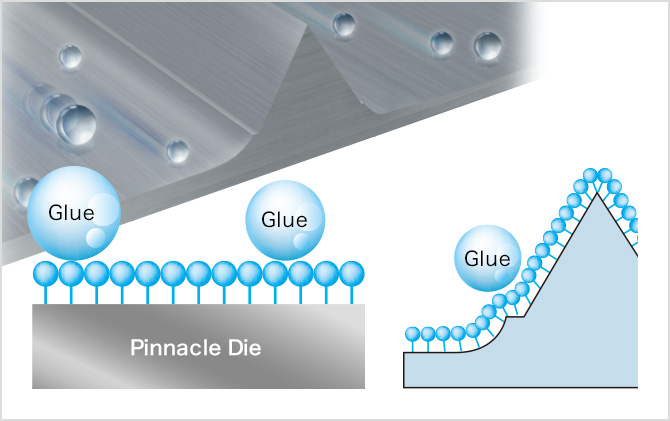

  • TSコーティング(糊対策)
    TSコーティング(糊対策)

    超薄膜非粘着コーティング(単分子結合)
    糊・インクの付着軽減
    クリーニングが簡単

その他

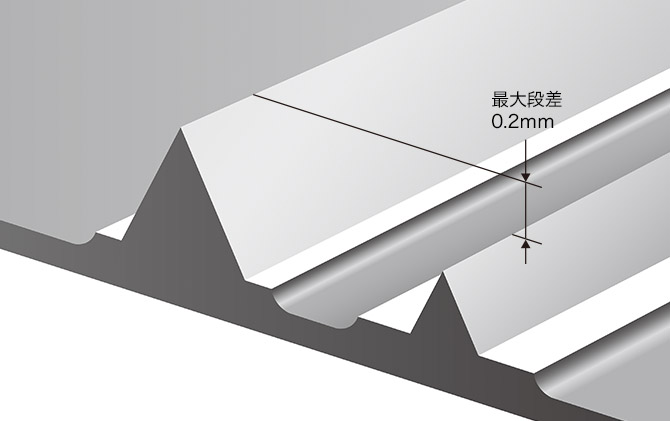

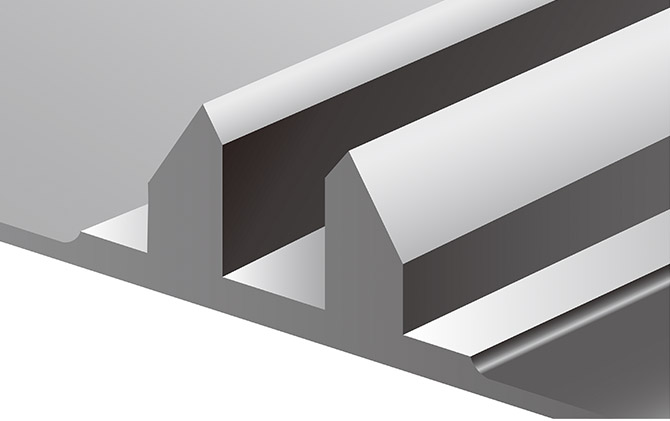

  • 刃高段差
    刃高コンビネーション

    全抜き、半抜きのコンビネーション
    最大段差0.2mm

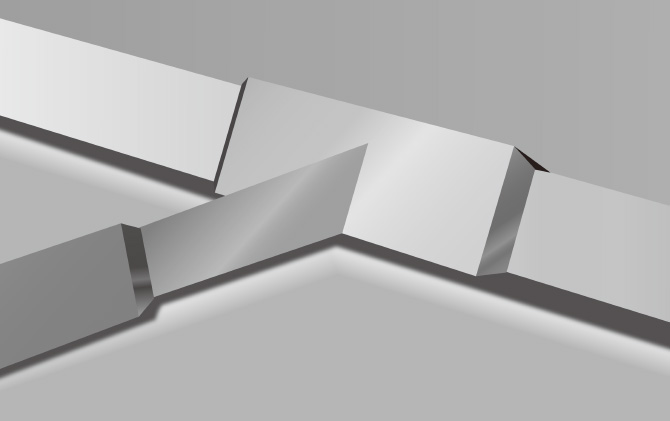

  • T字コンビネーション
    T字コンビネーション

    T字部にも段差可能

  • アイデアミシン
    アイデアミシン

    段差は原紙により変わります。

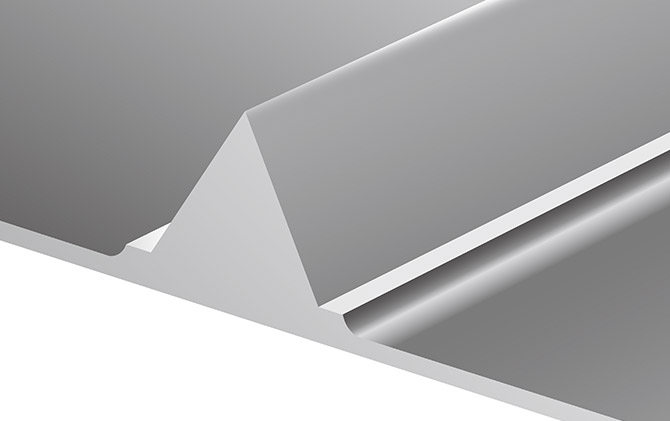

  • 片刃
    片刃

    切断抵抗を軽減 <特許取得>

  • サイドオープンエッジ(SOE)
    サイドオープンエッジ(SOE)

    ワイヤー加工による片刃 <特許取得>

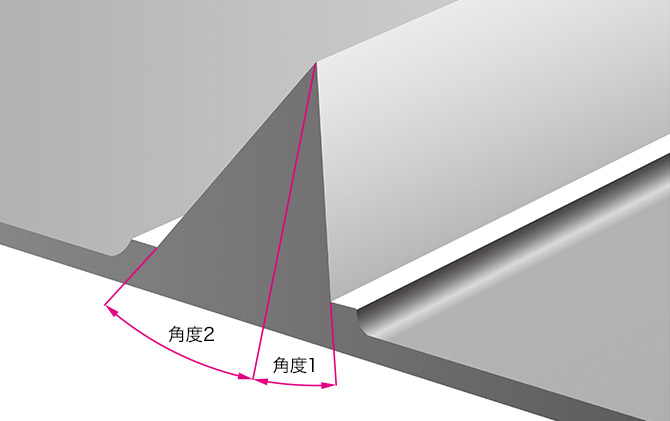

  • 異角刃
    異角刃

    5種類(15°、20°、25°、30°、40°)の角度の組合せが可能

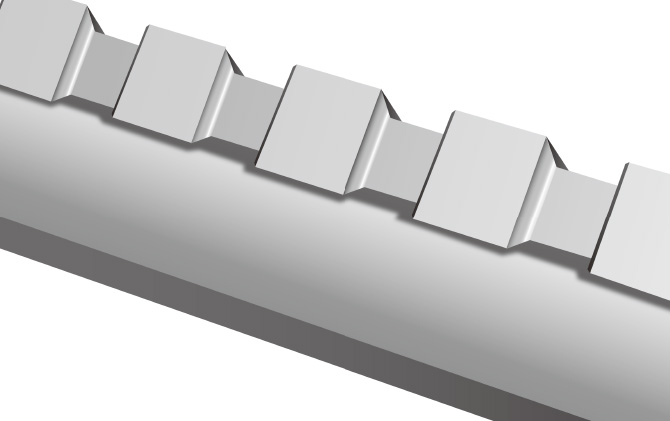

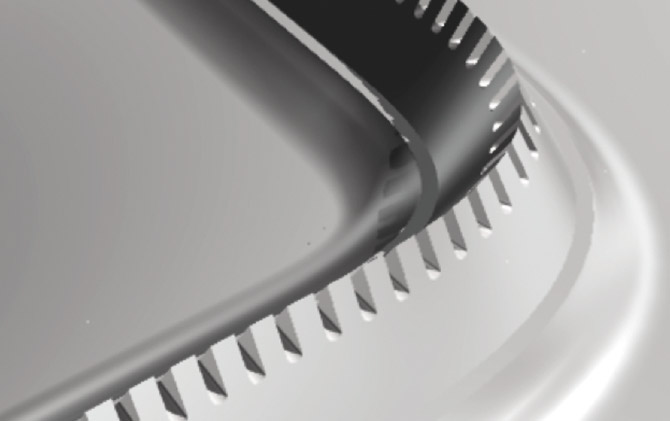

  • マイクロミシン
    マイクロミシン

    ピッチは4種類
    ・cut0.20 x uncut0.15mm
    ・cut0.28 x uncut0.23mm
    ・cut0.30 x uncut0.20mm
    ・cut0.35 x uncut0.15mm
    溝深さ0.25mm
    ※上記以外のピッチもご相談ください。

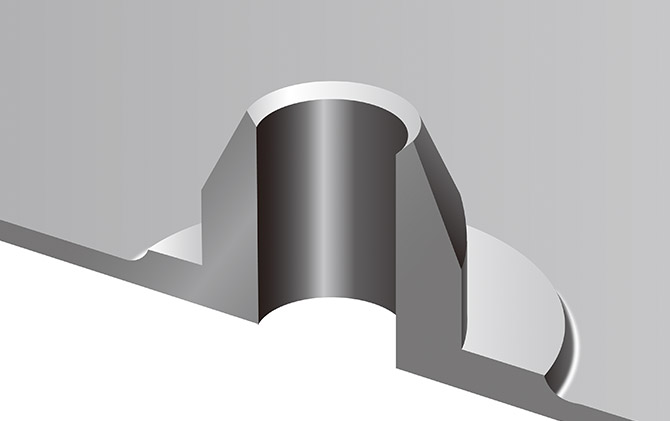

  • ベース貫通穴
    ベース貫通穴

    φ2mm〜
    型合わせや二次加工対応への必需品

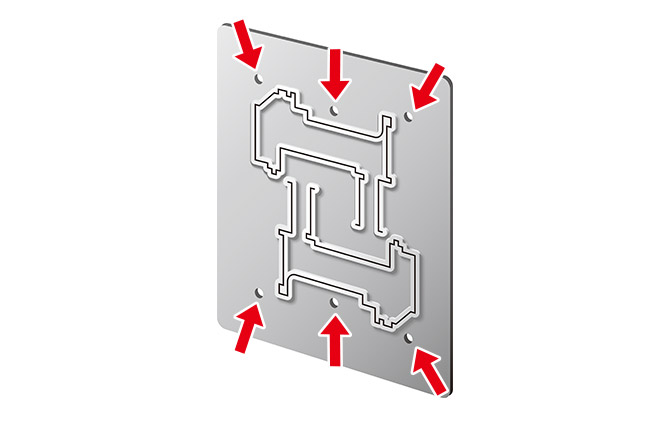

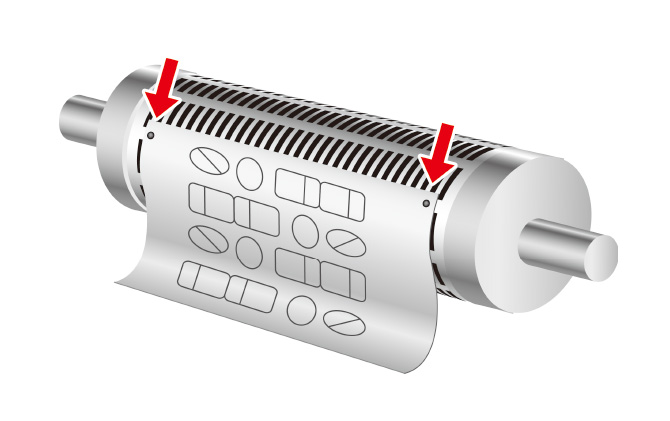

  • ピンによる位置決め
    ピンによる位置決め

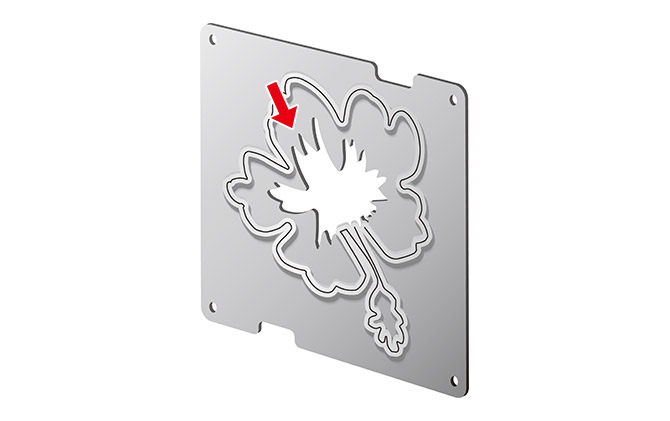

  • ワイヤー穴加工
    ワイヤー穴加工

    円だけでなく様々な形に対応

※仕様は予告無く変更する場合があります。
