塚谷刃物製作所は工業用特殊刃物と称されるフレキシブルピナクルダイ・ビジネスフォーム刃・トムソン刃の国内トップメーカーです。

トムソン

STEEL CUTTING RULE

トムソン刃両刃/片刃/二段刃/片刃/片二段刃

特徴

豊富な素材によるフレキシブルな対応力で硬く耐久性の高いものから、柔らかく曲げ加工性の良いものまで、打抜く素材や用途に合わせたベストマッチングの刃を多数揃えています。

トムソン刃の形状

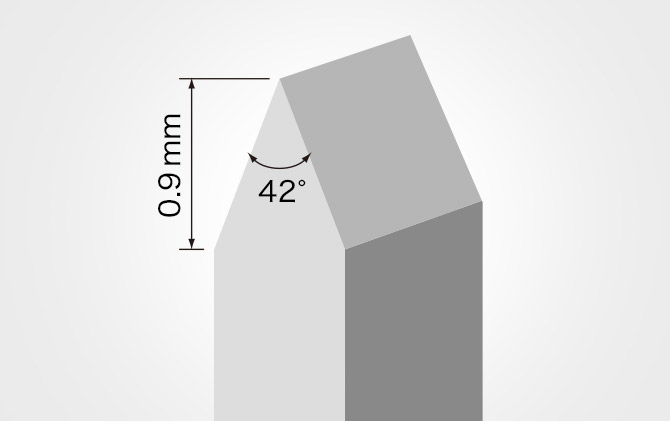

  • 両刃 42°
    両刃 42°

    両刃で刃角42度の形状です。最もスタンダードな形状です。

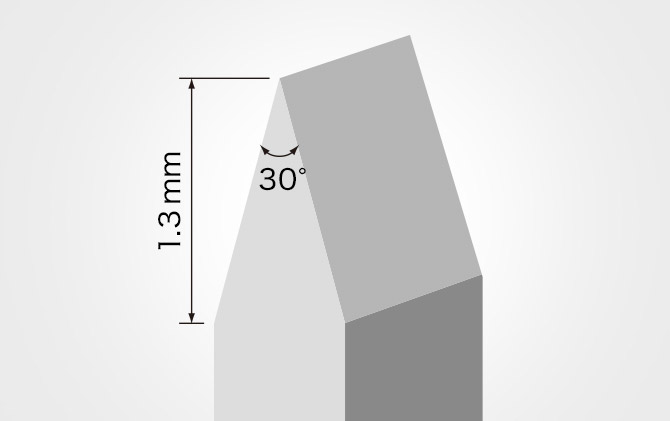

  • 両刃 30°
    両刃 30°

    両刃で刃角30度の形状です。シャープさを要求される特殊フィルムなどに使用します。

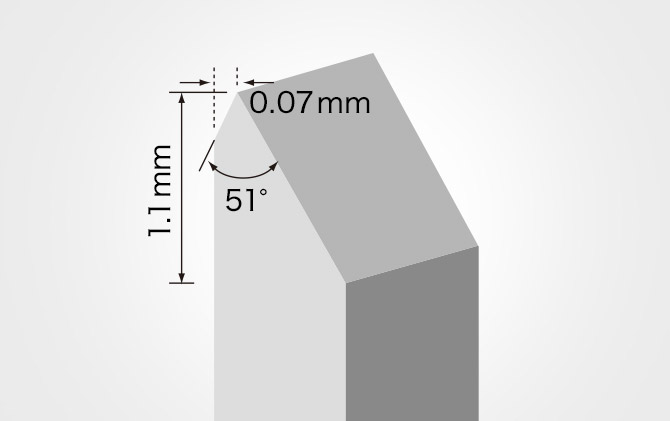

  • 片刃
    片刃

    片刃で刃角51度の形状です。外径のストレート切り、パッキンやガスケットなどに使用します。

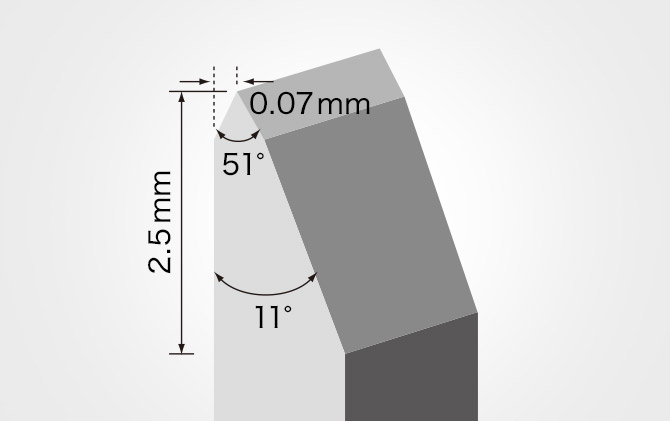

  • 片二段刃
    片二段刃

    片二段刃で刃角51度の形状です。片刃同様、外形のストレート切りや、バリ取りなどに使用します。

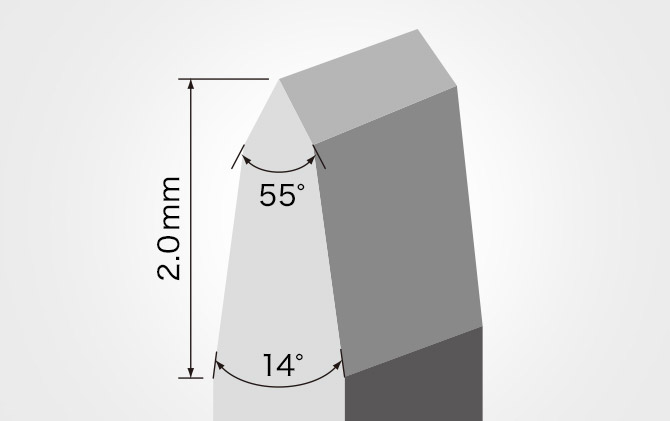

  • 二段刃
    二段刃

    二段刃で刃角55度の形状です。耐久性を重視し、厚みのある合紙などに使用します。

加工事例

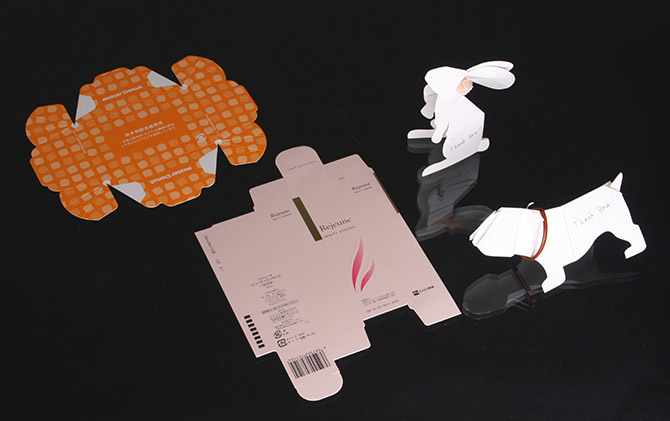

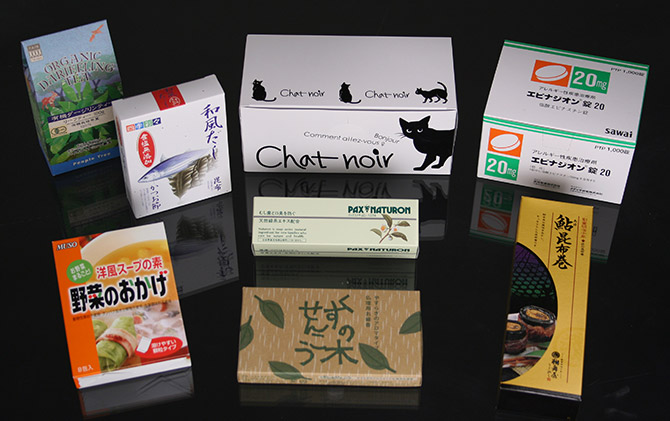

  • 紙器パッケージ
    紙器パッケージ
  • ディスプレイ
    ディスプレイ

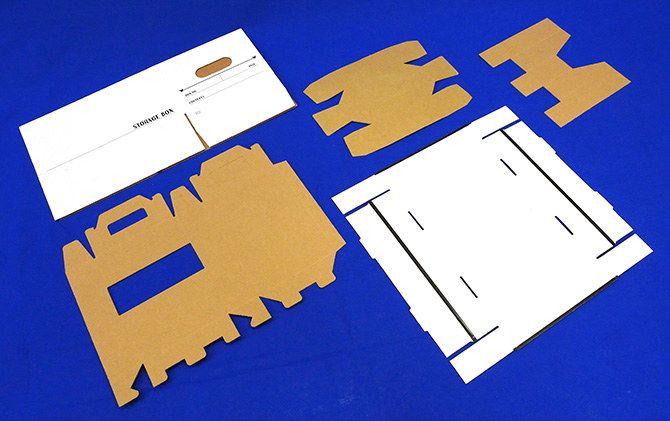

  • 段ボール
    段ボール

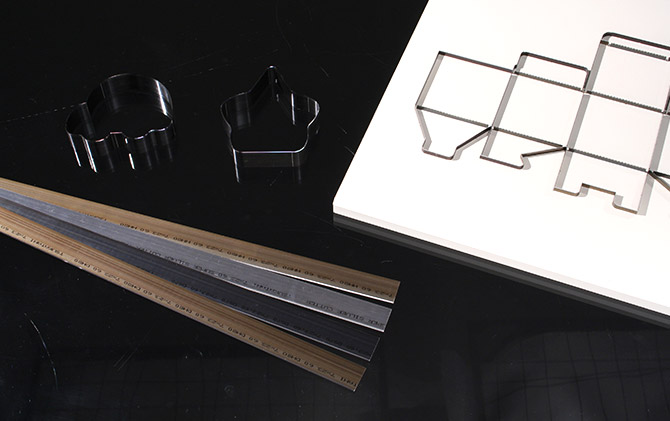

  • 抜型への取付例
    抜型への取付例

資料ダウンロード

トムソン カタログ(日本語版)
PDF : 10.1MB
