ビジネスフォーム

BUSINESS FORM

縦ミシン刃ホルダーSLITTER-PERF WHEEL HOLDER

特徴

TSUKATANIの縦ミシンホルダーは印刷機に縦ミシン刃を容易に取り付ける事が可能です。

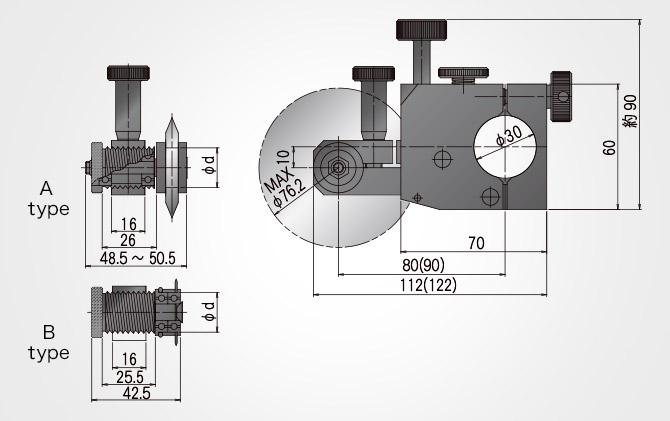

縦ミシン刃ホルダー[厚型]

軸方向の微調整が出来るサイドレータイプです。ミシン刃の種類が変わっても頭の部分を取り替えるだけで対応できます。またAタイプはミシン刃の中のベアリングの着脱を不要にしたものになっています。

縦ミシン刃ホルダー[厚型]
形式d寸法取付け可能縦ミシン刃
A type19φ40φ×6・1/2
40φ×6・1/3
48φ×6・1/3
48φ×6片刃
50φ×6・1/3
67.5φ×6.3・1/2
76.2φ×6.2・1/2
22φ76.2φ×6.2・1/2
26φ70φ×8・1/5
C type19φ32φ×1・1/2

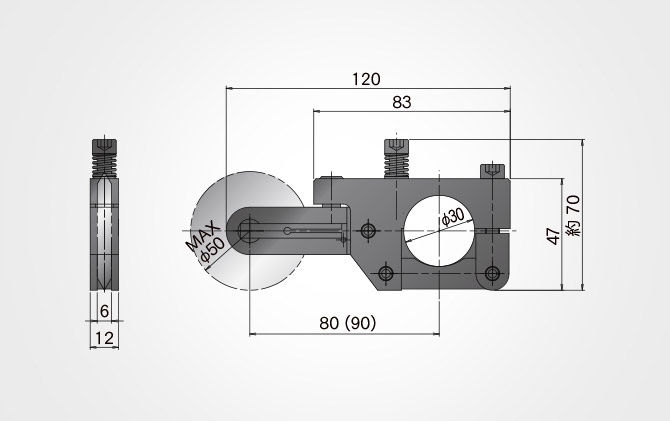

縦ミシン刃ホルダー[薄型]

上記の厚型ホルダーに比べてコンパクトな設計となっており、少スペースへの取付けが可能です。

縦ミシン刃ホルダー[薄型]
取付け可能刃物
40φ×6・1/2
40φ×6・1/3
48φ×6・1/3
48φ×6片刃
50φ×6・1/3
