コーナーカット・その他CORNER CUT
特徴
コーナーカットピン
| PART NUMBER | ||
|---|---|---|
| CP5-S-12.7 | ||
 |
穴径 | 5mm |
| 外径 | 12.7 | |
| 高さ | 16 | |
| 穴径ラインナップ | ||
| 4mm・5.5mm・6mm・6.5mm・7mm・7.5mm | ||
コーナーカットダイス
| PART NUMBER | ||
|---|---|---|
| CD5-S-17.45 | ||
 |
穴径 | 5mm |
| 外径 | 17.45 | |
| 高さ | 10 | |
| 穴径ラインナップ | ||
| 4mm・5.5mm・6mm・6.5mm・7mm・7.5mm | ||
コーナーカットピン（Aタイプ）
| PART NUMBER | ||
|---|---|---|
| CP5-A-10 | ||
 |
穴径 | 5mm |
| 外径 | 10 | |
| 高さ | 23 | |
| 穴径ラインナップ | ||
| 4mm・5.5mm・6mm・6.5mm・7mm・7.5mm | ||
コーナーカットダイス（Aタイプ）
| PART NUMBER | ||
|---|---|---|
| CD5-A-18 | ||
 |
穴径 | 5mm |
| 外径 | 18 | |
| 高さ | 11 | |
| 穴径ラインナップ | ||
| 4mm・5.5mm・6mm・6.5mm・7mm・7.5mm | ||
丸・三角用真円ピン
| PART NUMBER | ||
|---|---|---|
| P4-MS-5 | ||
 |
穴径 | 4φ |
| 外径 | 5 | |
| 高さ | 15 | |
| 穴径ラインナップ | ||
| — | ||
丸・三角用コーナーピン
| PART NUMBER | ||
|---|---|---|
| CP5-MS-7 | ||
 |
穴径 | 5mm |
| 外径 | 7 | |
| 高さ | 15 | |
| 穴径ラインナップ | ||
| 5.5mm | ||
丸・三角用チップダイス
| PART NUMBER | ||
|---|---|---|
| CPD5-MS-14 | ||
 |
穴径 | 4φ&5mm |
| 外径 | 14×28 | |
| 高さ | 8 | |

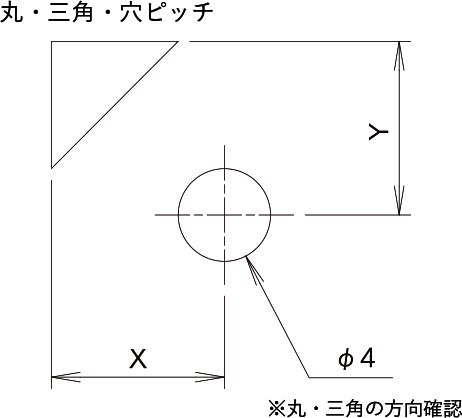

| X×Y 7×7 7.5×7.5 | ||
| 穴径ラインナップ | ||
| 4φ&5.5mm | ||
 |
||
丸・三角用丸ダイス
| PART NUMBER | ||
|---|---|---|
| CPD5-MS-22 | ||
 |
穴径 | 4φ&5mm |
| 外径 | 22 | |
| 高さ | 10 | |
| X×Y 7×7 7.5×7.5 | ||
| 穴径ラインナップ | ||
| 4φ&5.5mm | ||
|
||
ラウンドコーナーピン
| PART NUMBER | ||
|---|---|---|
| P4/4-RC-12.7 | ||
 |
穴径 | 4片5R |
| 外径 | 12.7 | |
| 高さ | 16 | |
| 穴径ラインナップ | ||
| 1片5R・2片5R | ||
ラウンドコーナーダイス
| PART NUMBER | ||
|---|---|---|
| D4/4-RC-17.45 | ||
 |
穴径 | 4片5R |
| 外径 | 17.45 | |
| 高さ | 10 | |
| 穴径ラインナップ | ||
| 1片5R・2片5R | ||
データマッチピン
| PART NUMBER | ||
|---|---|---|
| P7.87R-DM-18 | ||
 |
穴径 | 7.87R |
| 外径 | 18 | |
| 高さ | 18 | |
| 穴径ラインナップ | ||
| — | ||
データマッチダイス
| PART NUMBER | ||
|---|---|---|
| D7.87R-DM-24 | ||
 |
穴径 | 7.87R |
| 外径 | 24 | |
| 高さ | 12 | |
| 穴径ラインナップ | ||
| — | ||
データカードピン
| PART NUMBER | ||
|---|---|---|
| 四角DP7.87×12.7 | ||
 |
穴径 | 7.87×12.7 |
| 外径 | 23.5×18 | |
| 高さ | 12 | |
| 穴径ラインナップ | ||
| 楕円3.96×9.53 | ||
データカードダイス
| PART NUMBER | ||
|---|---|---|
| 四角DD7.87×12.7 | ||
 |
穴径 | 7.87×12.7 |
| 外径 | 23.5×18 | |
| 高さ | 8 | |
| 穴径ラインナップ | ||
| 楕円3.96×9.53 | ||
