製袋用パンチ部品
パッケージに使用される軟包材への穴あけ加工やノッチ加工用のパンチ部品です。さまざまな業種で培ったTSUKATANIの高い技術によりフィルムへの加工を可能としました。特殊な形状のパンチ部品についても打合せによりご対応させていただきます。
製品ラインナップ

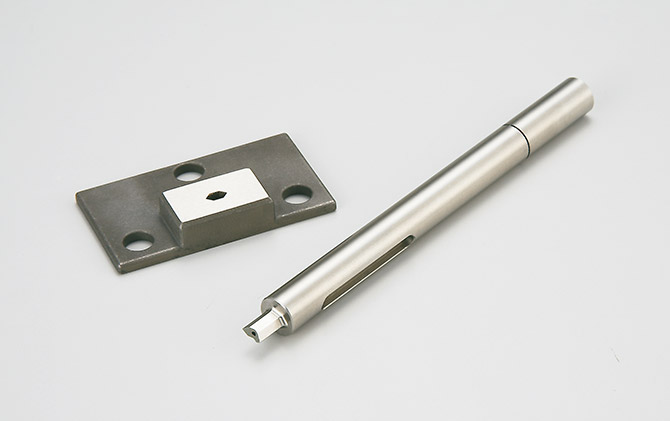

パンチ・ノッチ用 スタンダード（T）
| ダイス | |
|---|---|
| 外径 | 55×32 |
| 高さ | 9.2 |
| ピン | |
| 外径 | 10 |
| 高さ | 120 |
| 排気なし | |
| 排気付 | |
| 穴形状 | |
|---|---|
| 真円 |  |
| 亀甲 |  |
| 長円 |  |
| 涙形 |  |
| 菱形 |  |
| 半円MP刃 |  |
| Iノッチ |  |

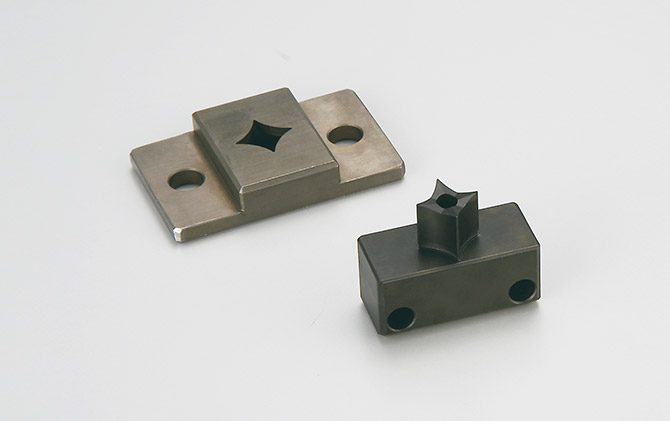

パンチ・ノッチ用 再接近タイプ（T）
| ダイス | |
|---|---|
| 外径 | 40×32 |
| 高さ | 9.2 |
| ピン | |
| 外径 | 10 |
| 高さ | 120 |
| 排気なし | |
| 排気付 | |
| 穴形状 | |
|---|---|
| 真円 | |
| 亀甲 | |
| 長円 | |
| 涙形 | |
| 菱形 | |

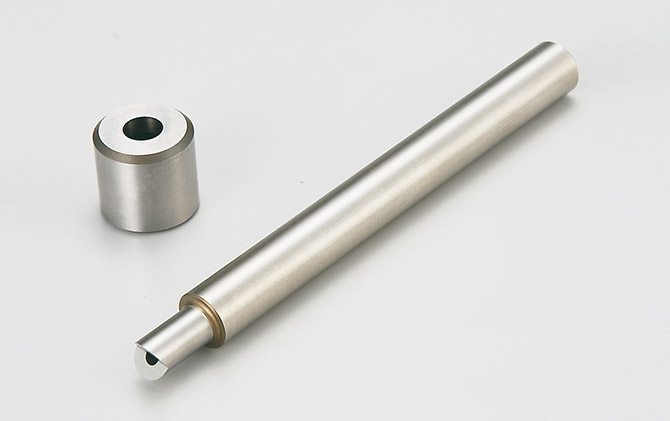

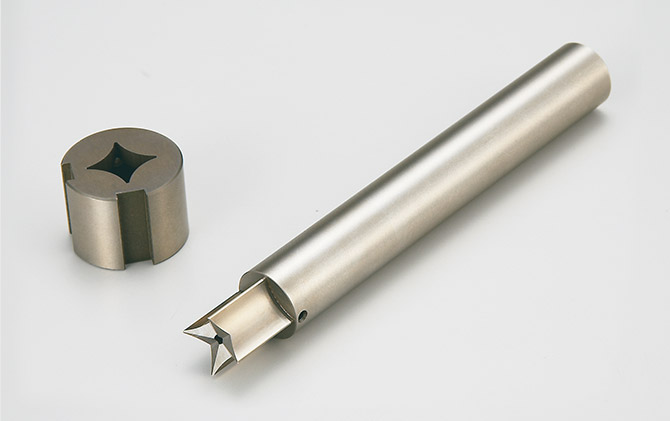

パンチ・ノッチ用 スタンダード（N）
| ダイス | |
|---|---|
| 外径 | 20 |
| 高さ | 19 |
| ピン | |
| 外径 | 12 |
| 高さ | 124 |
| ストレート | |
| 切欠き付 | |
| 排気付 | |
| 穴形状 | |
|---|---|
| 真円 | |
| 亀甲 | |
| 長円 | |
| 涙形 | |
| 菱形 | |
| 半円MP刃 | |
| Iノッチ | |

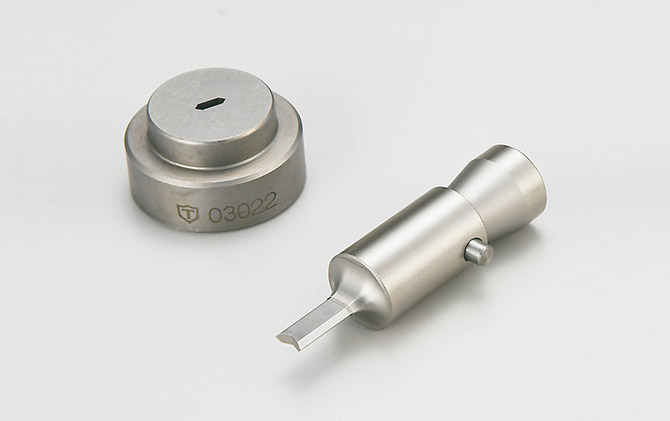

パンチ・ノッチ用 スタンダード（M）
| ダイス | |
|---|---|
| 外径 | 32 |
| 高さ | 17.3 |
| ピン | |
| 外径 | 15 |
| 高さ | 58 |
| 排気なし | |
| 排気付 | |
| 穴形状 | |
|---|---|
| 真円 | |
| 亀甲 | |
| 長円 | |
| 涙形 | |
| 菱形 | |
| 半円MP刃 | |
| Iノッチ | |

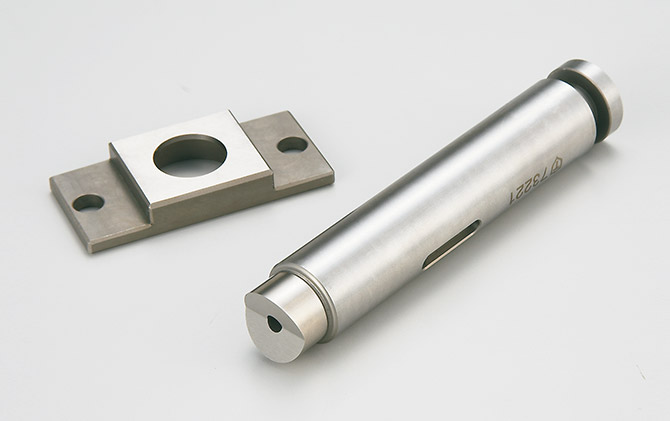

底パンチ用 スタンダード（T）
| ダイス | |
|---|---|
| 外径 | 60×28 |
| 高さ | 9.2 |
| ピン | |
| 外径 | 20 |
| 高さ | 110 |
| 排気なし | |
| 排気付 | |
| 穴形状 | |
|---|---|
| 真円 | |
| 長円 | |

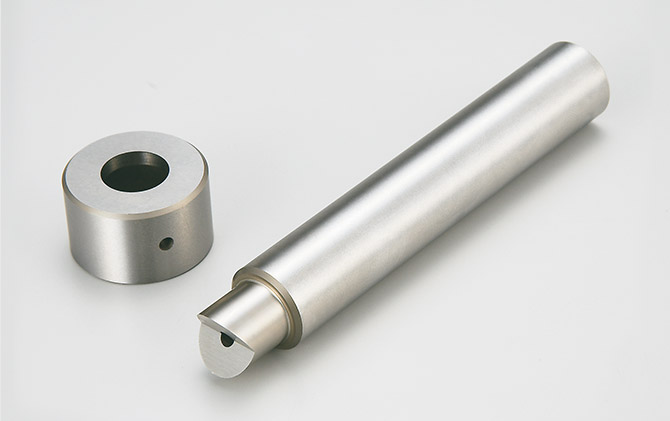

底パンチ用 スタンダード（N）
| ダイス | |
|---|---|
| 外径 | 32 |
| 高さ | 19 |
| ピン | |
| 外径 | 20 |
| 高さ | 125 |
| ストレート | |
| 底排気付 | |
| 横排気付 | |
| 穴形状 | |
|---|---|
| 真円 | |
| 長円 | |

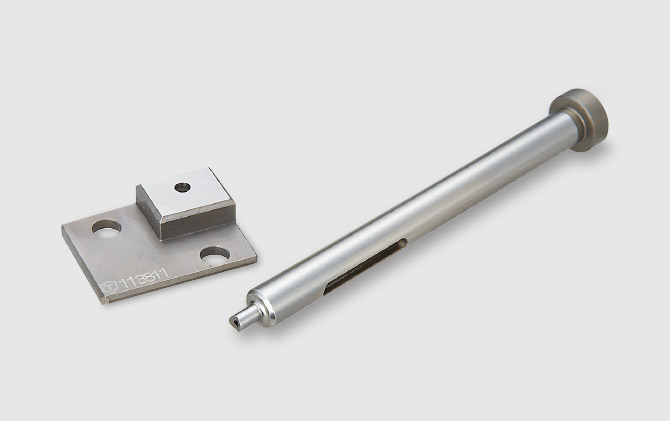

ラウンドコーナー用 スタンダード（T）
| ダイス | |
|---|---|
| 外径 | 49×30 |
| 高さ | 9.2 |
| ピン | |
| 外径 | 32×15 |
| 高さ | 25 |
| 排気なし | |
| 排気付 | |
| 穴形状 | |
|---|---|
| 片ラウンド |  |
| 両ラウンド |  |
ラウンドコーナー用 スタンダード（N）
| ダイス | |
|---|---|
| 外径 | 26 |
| 高さ | 19 |
| ピン | |
| 外径 | 16 |
| 高さ | 125 |
| ストレート | |
| 底排気付 | |
| 横排気付 | |
| 穴形状 | |
|---|---|
| 片ラウンド | |
| 両ラウンド | |

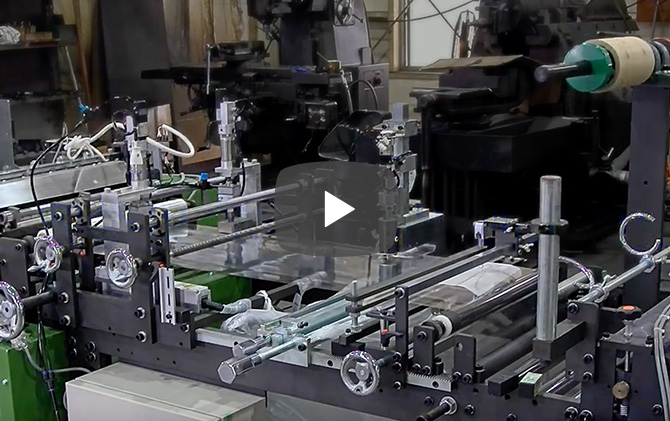

加工紹介動画
