NCポンチ
特徴
NCポンチは精密NC加工で製造された彫刻型です。トムソン刃では作成することが難しい形状の所に抜型に取り付けるパーツとして使用します。曲線、小さなR、楕円形など難易度の高い刃曲げをしなくてもその箇所にNCポンチを使用するだけで抜型を作成することができます。
標準規格
はね出し式
| 硬さ | HRC52〜53/58〜59 |
|---|---|
| 刃高 | 3.0mm |
| 刃厚 | 0.7mm |
| 刃角 | 30°/40° |
| ベース貫通穴 | φ0.8以上 |
| ネジ穴 | M3以上 |
| 最小線間 | 1.4mm |
| 最小R | 0.1R |
サイド式・鉄砲式・ジョイント式
| 硬さ | HRC52〜53/58〜59 |
|---|---|
| 刃高 | 2.0〜4.5mm |
| 刃厚 | 0.7〜1.8mm |
| 刃角 | 30°/40°/50° |
| ベース加工 | スリット加工可 |
| 最小線間 | 1.0mm |
| 最小R | サイド・鉄砲：0.5R |
| ジョイント：0.1R |

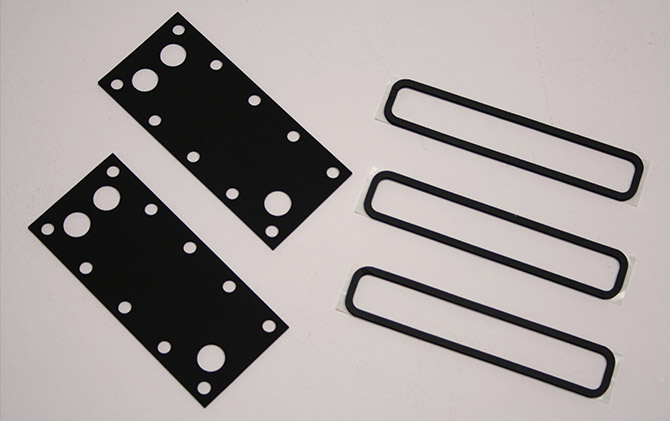

加工事例
緩衝材

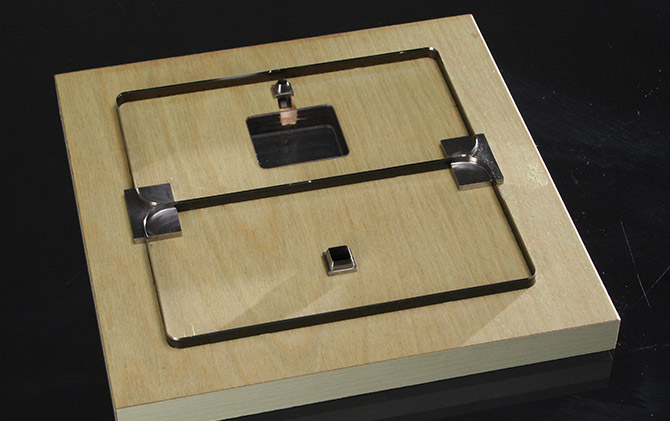

抜型への取付例
